Überblick

Die Diagrammansicht ermöglicht:

• Darstellung von Messwerteläufen über mehrere Proben als Liniendiagramm
• Analyse von Korrelationen zwischen zwei Parametern als Streudiagramm
• Visualisierung der Häufigkeitsverteilung von Messwerten als Histogramm
• Anzeige statistischer Kennzahlen (Probenanzahl, min, max, Mittelwert, StDev.S, Sollwert Max/Min, C_p, C_PK)
• Darstellung von Sollwertgrenzen als farbige Referenzlinien im Diagramm
• Konfiguration von bis zu vier Parametern gleichzeitig

Die Seite gliedert sich in vier Bereiche:

• das Konfigurationspanel (links, gelb hinterlegt)
• die Statistiktabellen (rechts oben)
• den Diagrammbereich (unten)
• die Probentabelle mit den Proben und deren Werten (unter dem Diagrammbereich).

Diese Bereiche sind im Folgenden beschrieben.

Diagramme und statistischen Kennzahlen

Parameter - Konfigurationspanel

Im Konfigurationspanel wählen Sie die darzustellenden Parameter sowie eine optionale Spezifikation aus.
Pro Diagramm können bis zu vier Parameter konfiguriert werden. Für jeden Parameter stehen zwei Dropdown-Felder zur Verfügung:

• Parameter-Auswahl (erstes Dropdown): Wählen Sie den gewünschten Parameter aus der gruppierten Liste.

• Spaltenauswahl (zweites Dropdown, konfigurationsabhängig): Wenn für den gewählten Parametertyp mehrere Spalten vorhanden sind, erscheint die erste Spalte automatisch. Wählen Sie ggf. eine andere Spalte aus.

• Wählen Sie optional eine Spezifikation aus dem Dropdown, um die zugehörigen Sollwertgrenzen als Referenzlinien im Diagramm einzublenden.

• Klicken Sie auf die Schaltfläche anzeigen, um das Diagramm mit den gewählten Einstellungen zu laden.

• Hinweis: Die 2., 3. und 4. Parameterauswahl ist optional. Ist kein zweiter Parameter gewählt, stehen Korrelationsdiagramm und der zweite Histogramm-Tab nicht zur Verfügung.

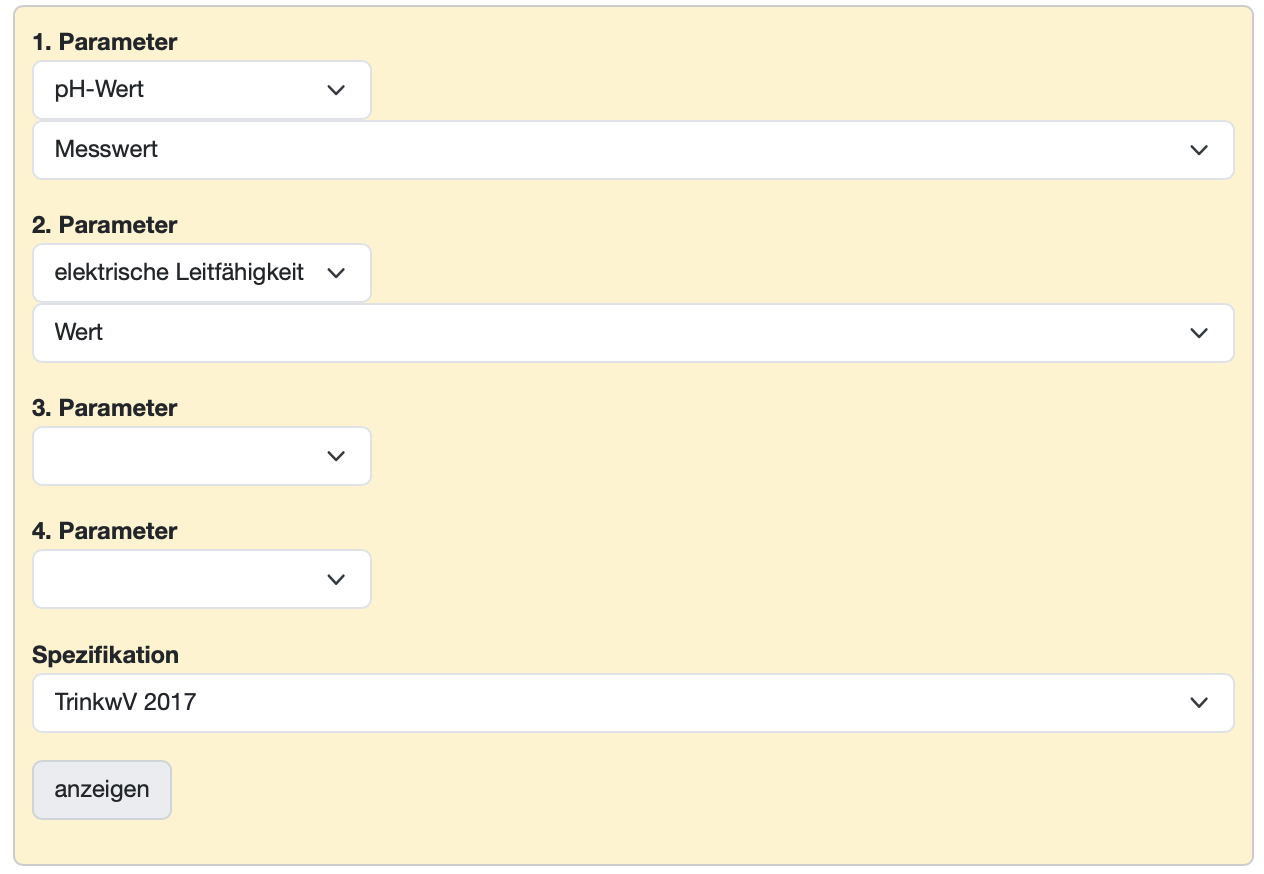

Abbildung: Konfigurationspanel

Statistiktabellen

Rechts oben werden für jeden konfigurierten Parameter die statistischen Kennzahlen in einer tabellarischen Übersicht dargestellt.

Diagrammtypen

Unterhalb des Konfigurationspanels stehen je nach Parameterkonfiguration mehrere Diagrammtypen als Registerkarten zur Verfügung.

Liniendiagramm

Die Registerkarte Diagramm zeigt den zeitlichen Verlauf der Messwerte aller gefundenen Proben als Liniendiagramm.

• Jeder konfigurierte Parameter wird als eigene Linie in einer eigenen Farbe dargestellt.
• Bei mehreren Parametern werden separate Y-Achsen eingeblendet (links bzw. rechts).
• Konfigurierte Sollwertgrenzen erscheinen als farbige gestrichelte Referenzlinien (z. B. rot für Toleranzgrenzen, orange für Eingriffsgrenzen).
• Die X-Achse zeigt die Probennummern.
• Das Diagramm ist in X- und Y-Richtung zoombar (Klicken und Ziehen).
• Beim Überfahren eines Datenpunkts mit der Maus erscheint ein Tooltip mit Probennummer und Messwert. Die Probennummer ist direkt anklickbar und führt zur Detailansicht der jeweiligen Probe.

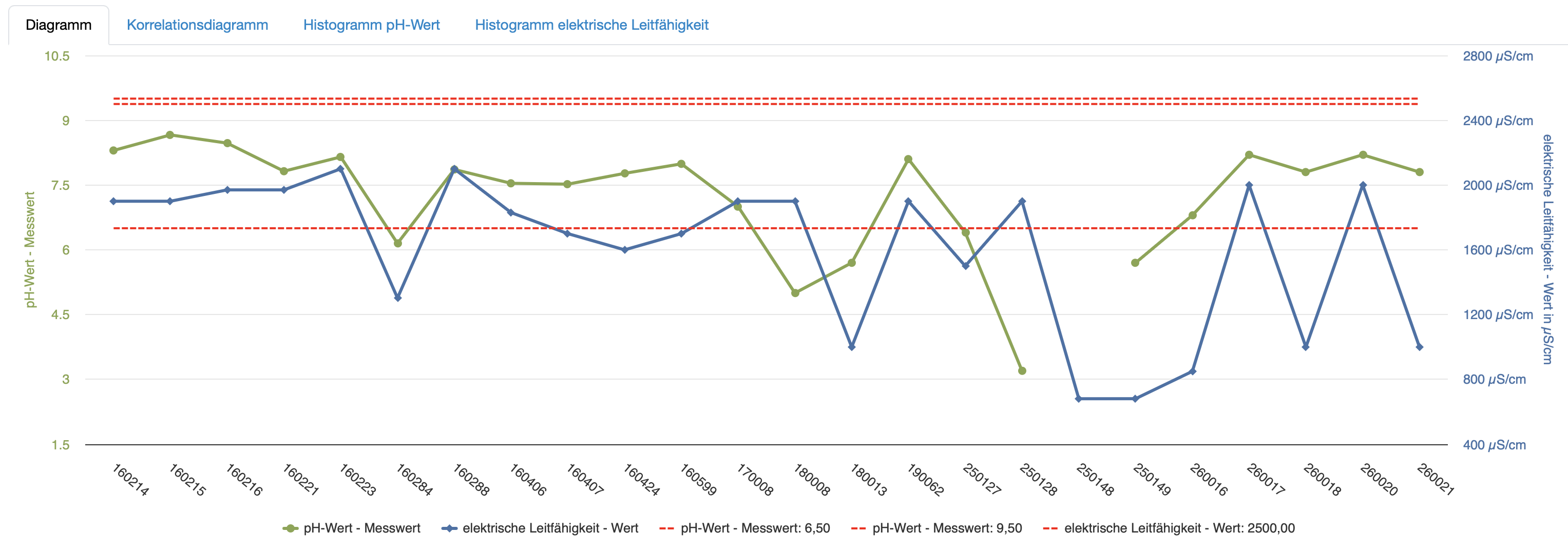

Abbildung : Liniendiagramm

Korrelationsdiagramm

Die Registerkarte Korrelationsdiagramm ist verfügbar, sobald mindestens zwei Parameter ausgewählt sind. Sie stellt die Messwerte beider Parameter als Korrelationsdiagramm (Streudiagramm, Scatter Plot) mit Pearson-Korrelation und Regressionslinie gegenüber.

• Die X-Achse zeigt die Werte des 2. Parameters, die Y-Achse die Werte des 1. Parameters.
• Oberhalb des Diagramms wird die Pearson-Korrelation der beiden Parameter als Kennzahl angezeigt.
• Die Regressionslinie wird eingeblendet.
• Konfigurierte Sollwertgrenzen werden als gestrichelte Linien (vertikal bzw. horizontal) eingeblendet.
• Der Tooltip zeigt beim Überfahren eines Punktes Probennummer, X-Wert und Y-Wert an. Die Probennummer ist anklickbar.

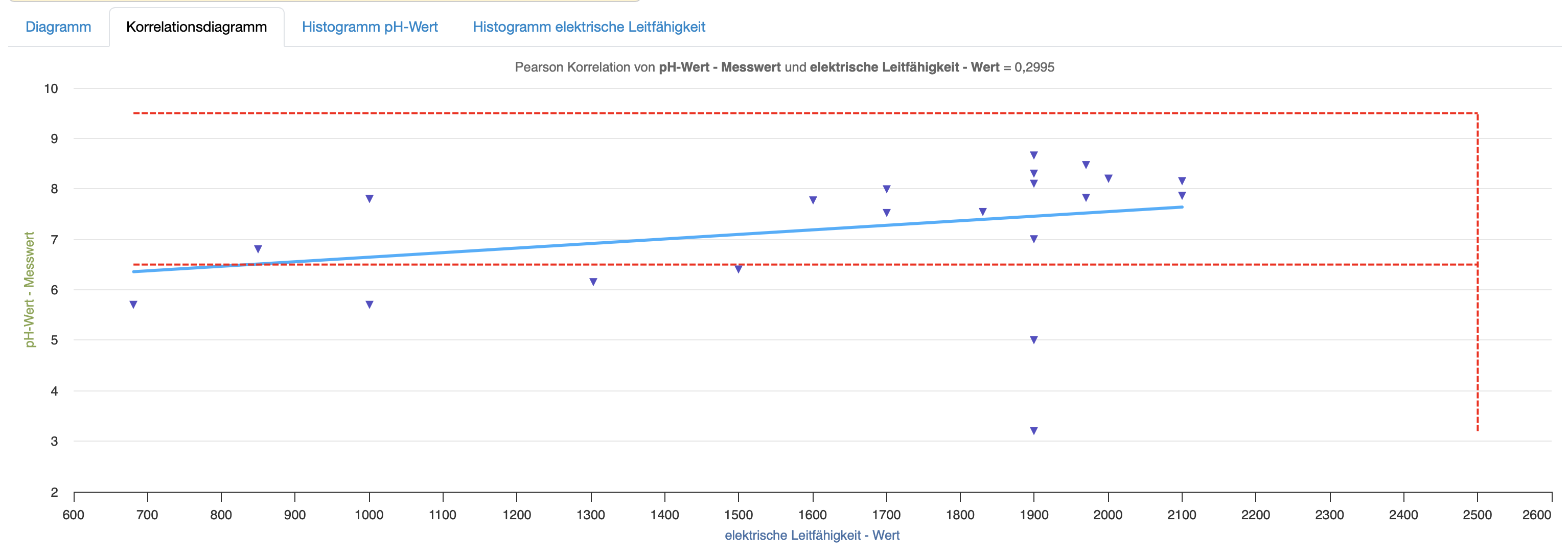

Abbildung : Korrelationsdiagramm

Histogramm

Für jeden ausgewählten Parameter steht eine eigene Histogramm-Registerkarte zur Verfügung (z. B. Histogramm elektrische Leitfähigkeit, Histogramm pH-Wert).

• Das Histogramm zeigt die Häufigkeitsverteilung der Messwerte als Säulendiagramm.
• Eine gestrichelte Normalverteilungskurve (Gauß-Kurve) wird automatisch eingeblendet.
• Die Y-Achse zeigt die absolute Häufigkeit (Frequency), die X-Achse den Messwert.
• Konfigurierte Sollwertgrenzen werden als vertikale gestrichelte Linien eingeblendet.

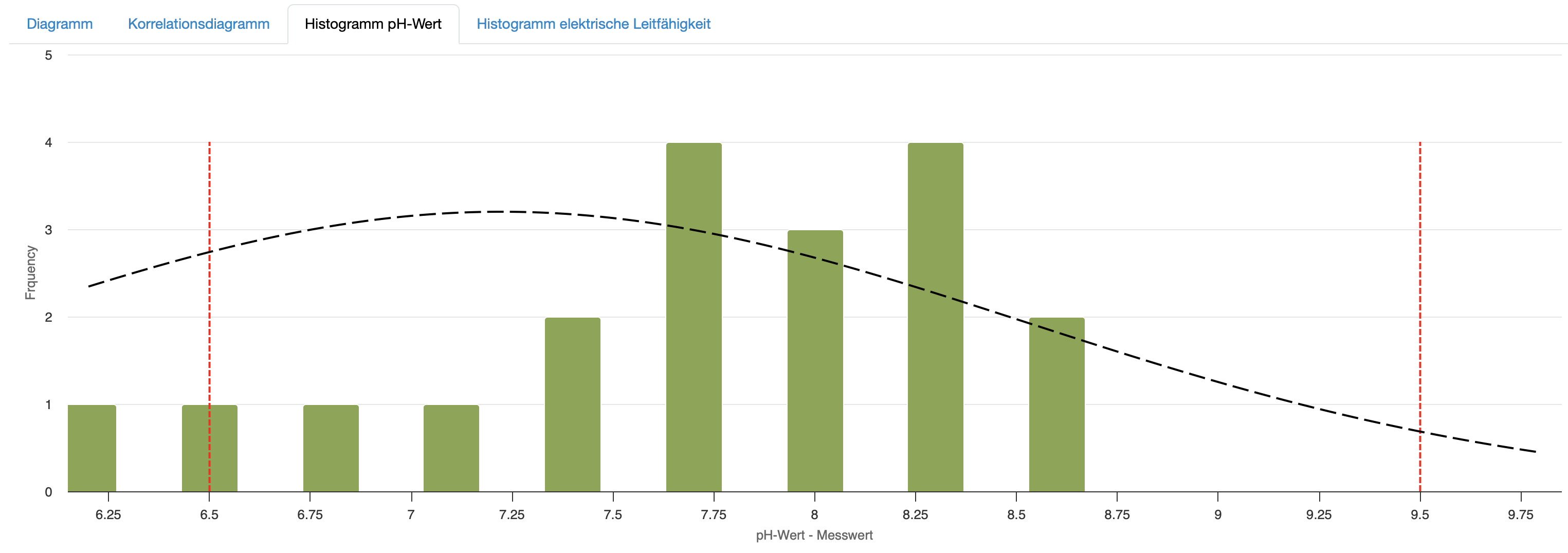

Abbildung : Histogramm

Probentabelle

Unterhalb des Diagrammbereichs wird eine tabellarische Übersicht aller gefundenen Proben angezeigt.

Individuelle Statistiken zusammenstellen

In drei Schritten können Sie Statistiken aus dem gesamten Datenbestand zusammenstellen.

Schritt 1: Proben filtern

• Filtern Sie die gewünschten Proben z.B. über die erweiterte Suche der Probenverwaltung.

Schritt 2: Ergebnistabelle aufrufen

• Markieren Sie alle gewünschten Proben über die Checkbox unterhalb der Probenliste.
• Wählen Sie Ergebnistabelle und anzeigen.

Schritt 3: Statistik aufrufen

• Klicken Sie in der Ergebnistabelle auf die blau hinterlegte Parameterabkürzung in der Spaltenüberschrift, um die Statistik für diesen Parameter anzuzeigen.
